शेडोंग होंगझिताई नई ऊर्जा प्रौद्योगिकी, ज़िनताई में कमीशनिंग पूरी हो गई

1. कमीशनिंग पूर्ण

शिनताई, शेडोंग में शेडोंग होंगझिताई न्यू एनर्जी टेक्नोलॉजी कंपनी लिमिटेड में स्विचगियर इंस्टालेशन ने कमीशनिंग पूरी कर ली है।

कमीशनिंग वह चरण है जहां उपकरण एक इंस्टालेशन बनना बंद कर देता है और एक कार्य प्रणाली बनना शुरू कर देता है। प्रत्येक सर्किट को उसकी ड्राइंग के आधार पर खोजा जाता है, प्रत्येक सुरक्षा उपकरण को सेट और प्रमाणित किया जाता है, और प्रत्येक इंटरलॉक, सिग्नल और संकेत को इसके पीछे के उपकरण के बारे में सच्चाई बताने के लिए पुष्टि की जाती है।

जब यह सब हो जाता है तभी इन तस्वीरों में कमरा अलमारियों की एक पंक्ति के बजाय एक सबस्टेशन बन जाता है।

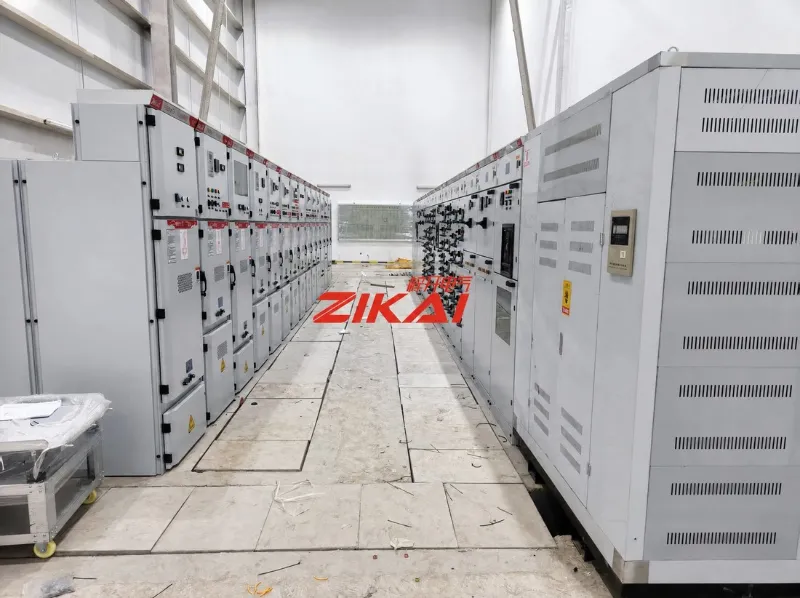

चित्र 01 XinTai साइट पर मध्यम-वोल्टेज स्विचगियर कक्ष, जिसमें KYN28A-12 पैनल ऑपरेटिंग गलियारे में एक-दूसरे के सामने दो पंक्तियों में स्थापित हैं।

2. क्या स्थापित किया गया था: KYN28A-12 मेटल-क्लैड स्विचगियर

मुख्य उपकरण KYN28A-12 मेटल-क्लैड निकासी योग्य स्विचगियर है: इनडोर, तीन-चरण, 50 हर्ट्ज, 3.6 केवी से 12 केवी तक सिंगल-बसबार और सिंगल-बसबार अनुभागीय सिस्टम के लिए बनाया गया है।

इसका कार्य विद्युत ऊर्जा प्राप्त करना और वितरित करना और इससे जुड़े सर्किटों को नियंत्रित करना, सुरक्षा करना और निगरानी करना है - जो इसे वह बिंदु बनाता है जहां आने वाली आपूर्ति, आउटगोइंग फीडर, मीटरिंग और सुरक्षा सभी एक कमरे में मिलते हैं।

व्यवस्था पैनल के मोर्चों पर सुपाठ्य है। रन के हेड में पहले बसबार सेक्शन के लिए इनकमिंग आइसोलेशन पैनल और दूसरे के लिए इनकमिंग पैनल होता है, इसके बाद सामने की ओर 630 ए रेटिंग अंकित सर्किट-ब्रेकर पैनल होते हैं।

प्रत्येक पैनल की पहचान नंबर - G01, G02 और आगे - QR-कोडित पहचान, सिंगल-लाइन आरेख और सुरक्षा चेतावनियों के साथ की जाती है।

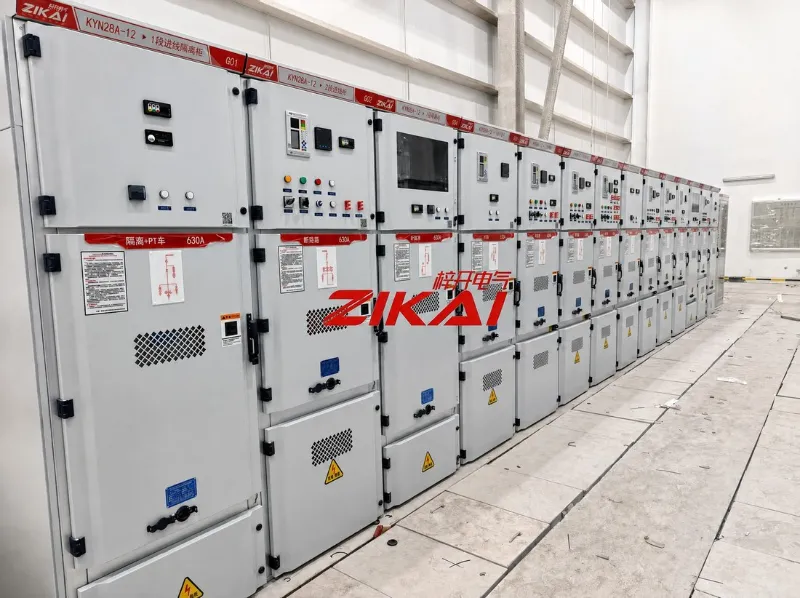

चित्र 02 KYN28A-12 पैनल। पैनल नंबरिंग, सर्किट नाम, 630 ए रेटिंग, सिंगल-लाइन आरेख और मोर्चों पर क्यूआर-कोडित पहचान।

3. डीसी बैटरी स्क्रीन

स्विचगियर के साथ डीसी बैटरी स्क्रीन लगी है। यह स्टैंडबाय स्रोत है जो मुख्य आपूर्ति नहीं होने पर सुरक्षा, नियंत्रण और संकेत को जीवित रखता है - यही वह क्षण है जब ये सर्किट सबसे अधिक मायने रखते हैं।

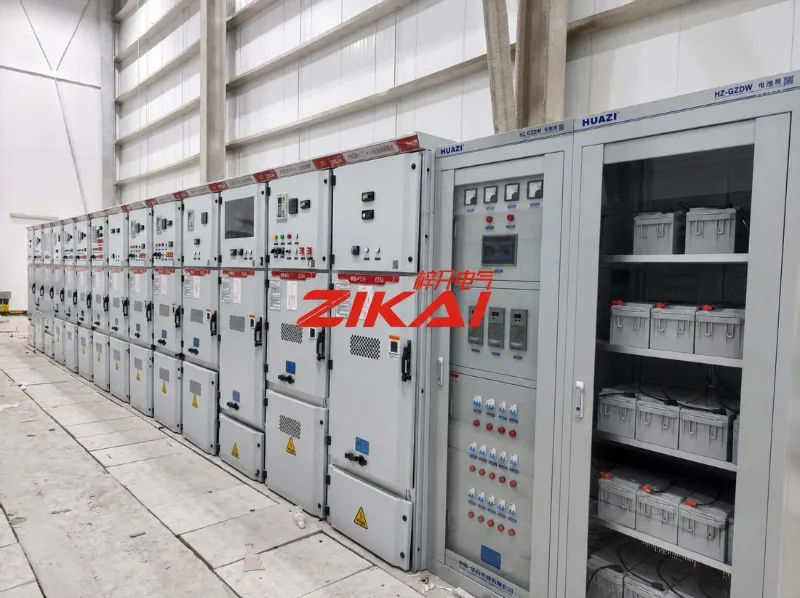

स्क्रीन चार्जिंग और वितरण अनुभाग को बैटरी बैंक के साथ जोड़ती है, इसलिए पूरे डीसी सिस्टम का एक ही स्थान पर निरीक्षण किया जा सकता है। तस्वीरों में बैटरी स्ट्रिंग और इंस्ट्रूमेंटेड फ्रंट पैनल एक ही बाड़े में बैठे हैं।

चित्र 03 डीसी बैटरी स्क्रीन, इंस्ट्रुमेंटेड फ्रंट पैनल और बैटरी बैंक के साथ एक ही बाड़े में स्थित है।

4. "कमीशनिंग कम्पलीट" का क्या मतलब है

कमीशनिंग साइन-ऑफ उन चीजों की एक सूची है जो पूरी की गई थीं। हमारा इस तरह पढ़ता है:

• प्रत्येक सर्किट का पता लगाया गया और चित्र के अनुसार पैनल दर पैनल उसकी पुष्टि की गई

• सुरक्षा सेटिंग्स डिज़ाइन के अनुसार लागू की गईं और काम करने लायक साबित हुईं

• निकासी योग्य ट्रकों को चलते समय संरेखण और अदला-बदली की जांच की गई

• इंटरलॉक और सुरक्षा शटर सत्यापित हैं, इसलिए किसी भी पैनल को अनुक्रम से बाहर संचालित नहीं किया जा सकता है

• साइट पर स्थितियों के विरुद्ध संकेत, मीटरिंग और अलार्म सिग्नल की पुष्टि की गई

• ऊर्जाकरण से पहले इन्सुलेशन और ढांकता हुआ परीक्षण पास हो गए

• लेबलिंग, आरेख और भौतिक साइट को सहमति में लाया गया

तस्वीर में इनमें से कुछ भी दिखाई नहीं दे रहा है. यह सब तय करता है कि कमरा वैसा ही व्यवहार करेगा जैसा चित्र में बताया गया है।

5. साइट रिकॉर्ड

एक ही रन के दो दृश्य: स्विचगियर लाइन की पूरी लंबाई, और पंक्तियों के बीच ऑपरेटिंग गलियारा। फर्श के निशान, पहुंच की मंजूरी और प्रत्येक पैनल की उसके नंबर के सामने की स्थिति इस चरण में जांच की जाने वाली चीजों का हिस्सा है।

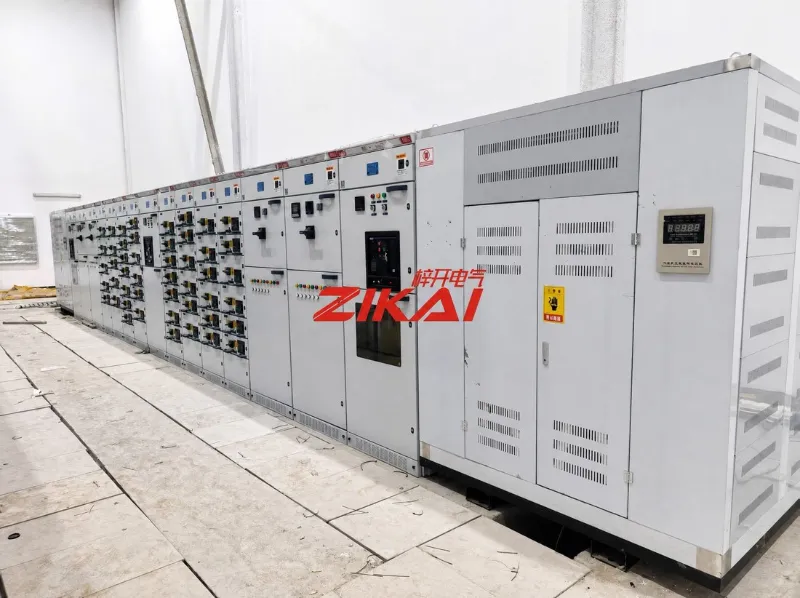

चित्र 04 स्विचगियर लाइन इसकी लंबाई के साथ दिखाई देती है, जिसमें क्रम से पैनल फ्रंट, सुरक्षा उपकरण और उपकरण पैनल होते हैं।

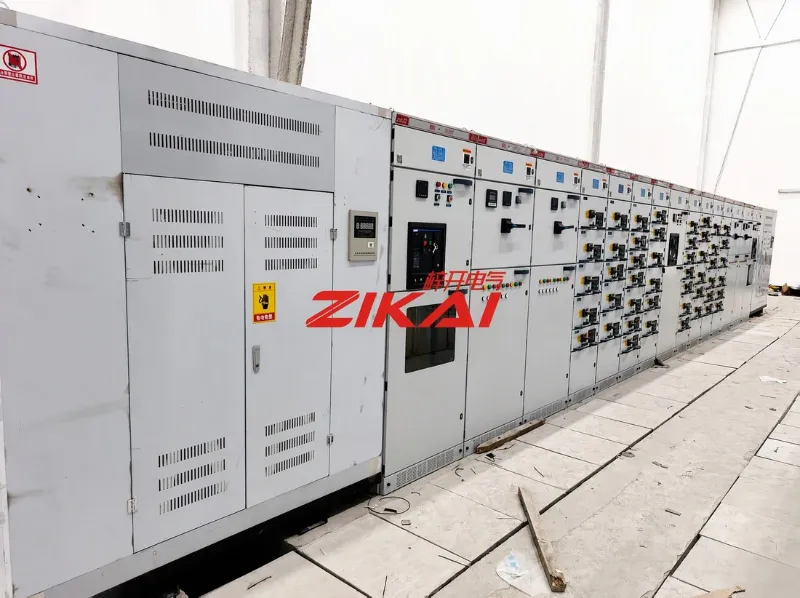

चित्र 05 ऑपरेटिंग गलियारा। पैनल के अग्र भाग, रेटिंग और सुरक्षा चेतावनियाँ, रन के दौरान एक्सेस क्लीयरेंस के साथ स्पष्ट रखी गईं।

6. ज़िकई इलेक्ट्रिक के बारे में

शंघाई ज़िकाई इलेक्ट्रिक कंपनी लिमिटेड (ZIKAI) पूर्ण बिजली उपकरण पैकेजों का निर्माण, रेट्रोफिट और सेवाएं प्रदान करती है: मध्यम-वोल्टेज स्विचगियर, कम-वोल्टेज वितरण असेंबली, बॉक्स-प्रकार सबस्टेशन, पोल-माउंटेड और आउटडोर वैक्यूम सर्किट ब्रेकर, कैपेसिटर मुआवजा डिवाइस और संबंधित वितरण उपकरण।

परियोजनाओं को उपकरण आपूर्ति से लेकर स्थापना और कमीशनिंग तक वितरित किया जाता है।

संपादक का नोट - केवल दिए गए तथ्यों का उपयोग किया गया था: ग्राहक का नाम, स्थान और कमीशनिंग का पूरा होना। KYN28A-12 विवरण और 630 A रेटिंग उद्योग दस्तावेज़ीकरण और पैनलों पर सुपाठ्य चिह्नों से ली गई है; कोई पैनल गणना, परियोजना मूल्य या शेड्यूल नहीं बताया गया है। कैप्शन केवल वही वर्णन करते हैं जो प्रत्येक तस्वीर में दिखाई दे रहा है।
